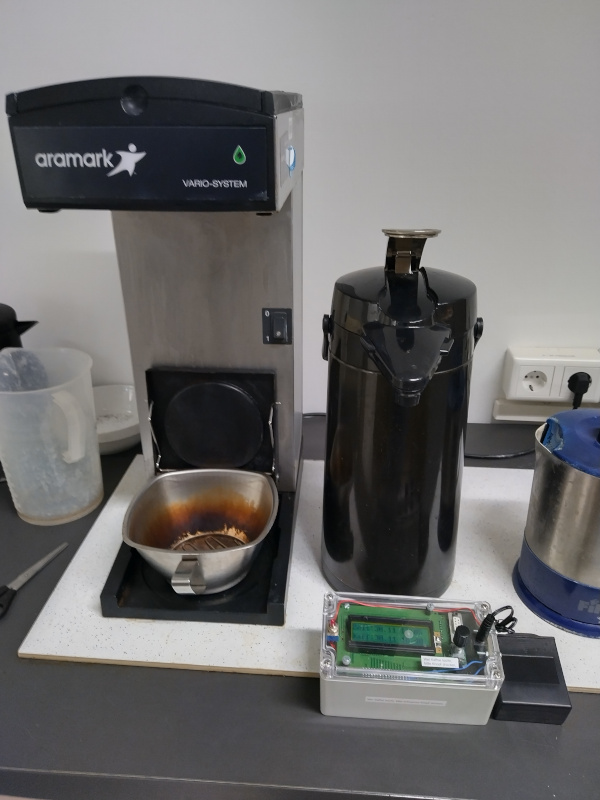

Der kaffeeOMat ist ein typisches Projekt der Corona-Lockdown-Abstandshaltepflichts-Zeit. Worum geht es? Im Büro war unsere Kaffeebar geschlossen und es waren immer nur wenige Kollegen gleichzeitig im Büro. Unseren Kaffee stellten wir mit einer großen Mietkaffeemaschine mit Pumpkanne von der Firma Aramark her. Ein Kollege kochte 2.2l Kaffee, der dann in der geschlossenen Thermoskanne zum Trinken zur Verfügung stand. Wenn man dann Kaffee trinken wollte zapfte man aus der Kaffee halbwegs warmen und frischen Kaffee. Leider wusste man nie, wie frisch der Kaffee in der Pumpkanne war. Das konnte man auch schlecht an der Temperatur des Kaffees feststellen, denn die Thermoskanne isolierte ziemlich gut. Hier kommt der kaffeeOMat ins Spiel. Er ist nichts weiter als einer Count-Up-Timer der die Zeit zwischen dem Neukochen des Kaffees und der Jetztzeit vermisst. Wenn eine Kollegin oder ein Kollege neuen Kaffee gekocht hat, dann wurde der Encoder auf dem kaffeeOMat gedrückt und die Zeit in Stunden:Minuten:Sekunden zählt hoch. Jede Kollegin und jeder Kollege der nachher kam und wissen wollte, wie alt der Kaffee in der Pumpkanne war, las die Zeit einfach vom kaffeeOMaten ab. |
||
|
||
|
Als Hardware diente meine Funkuhr-Spieletimer-Baugruppe bestehend aus dem R8C13 als Microcontrollerboard, einem alphanumerischen 2Zeilen-16Zeichen-LCD, einem Drehencoder und einer
Schnittstelle für einen DCF77-Empfänger. Am Anfang war die Idee immer die aktuelle Zeit aus dem dekodierten Funkuhrsignal zu gewinnen, in der ersten LCD-Zeile anzuzeigen
und beim Drücken des Drehencoders die aktuelle Zeit in die zweite Zeile zu übernehmen. Trotz räumlicher Nähe zum DCF77-Sender in Mainflingen ca. 70km Luftlinie, war unser Büro so
gut abgeschirmt, dass ich keinen sicheren Empfang zustandebrachte. Die Lösung war dann ganz einfach und ein Aufwärtszähler wie oben beschrieben. Im Bild sieht man noch die anfängliche Variante mit einer externen Batteriebox, am Ende kam ein Steckerschaltnetzteil mit 6,8V-Ausgangsspannung zum Einsatz. |
||

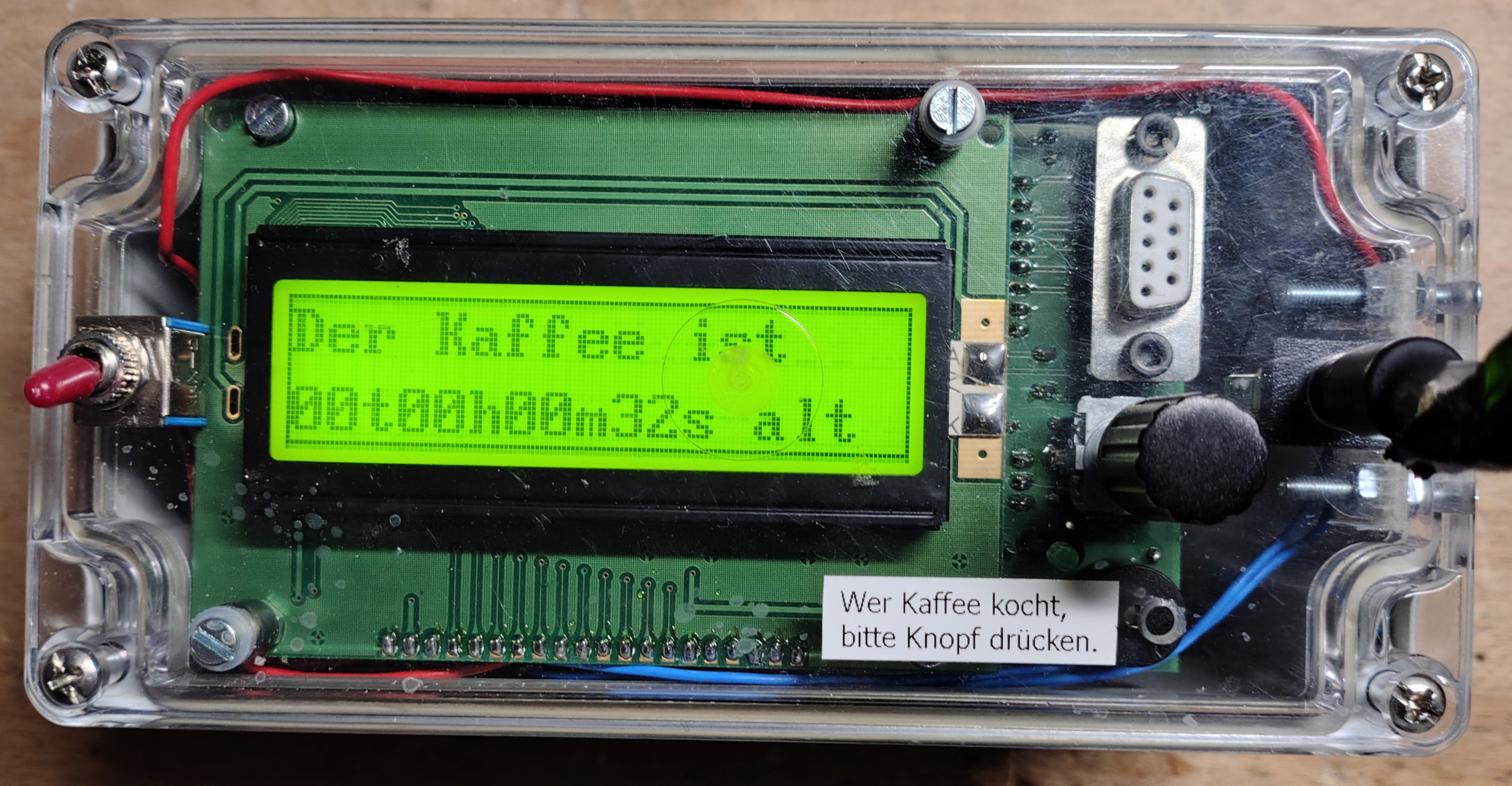

So sieht das Ergebnis aus:
|
||

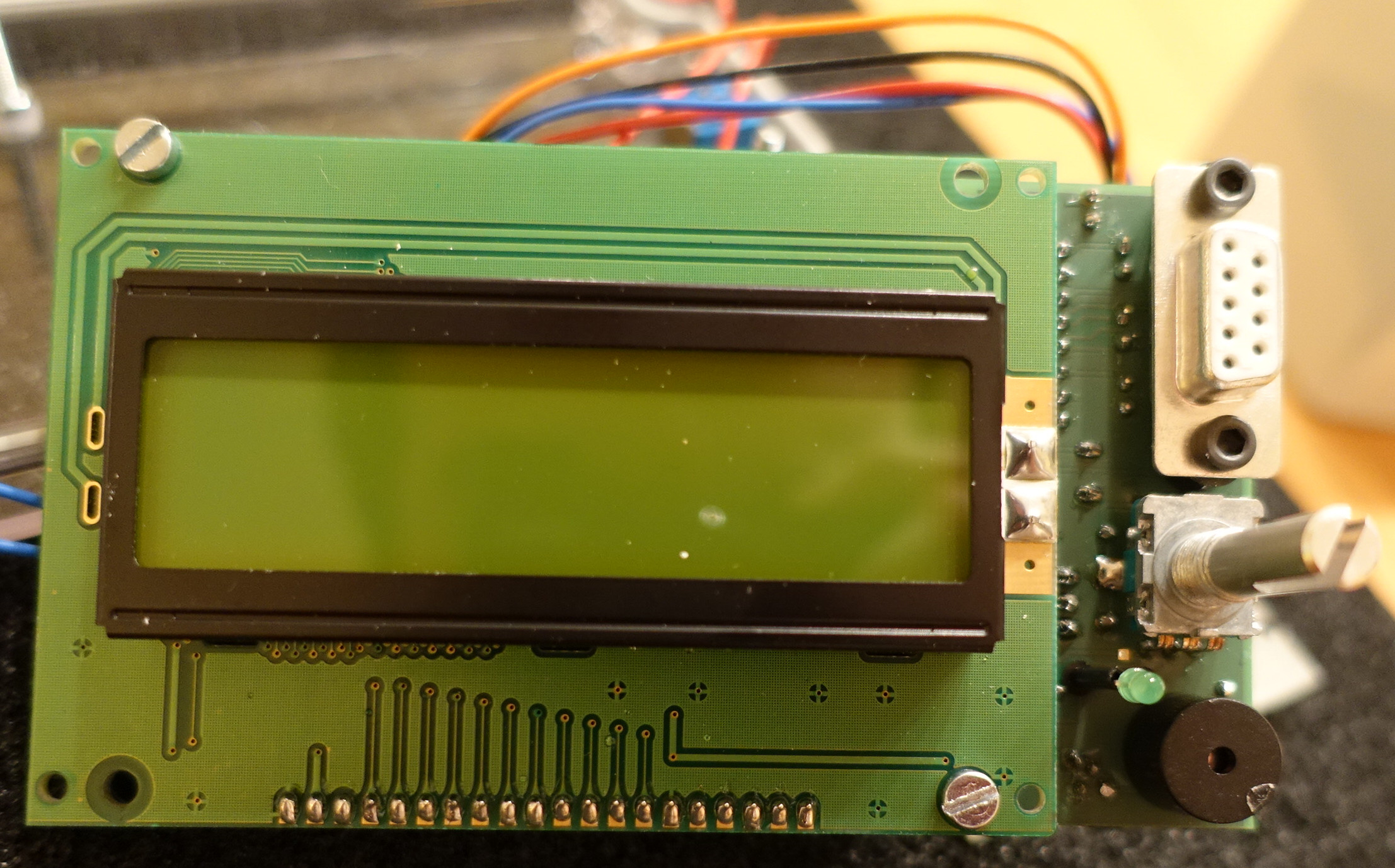

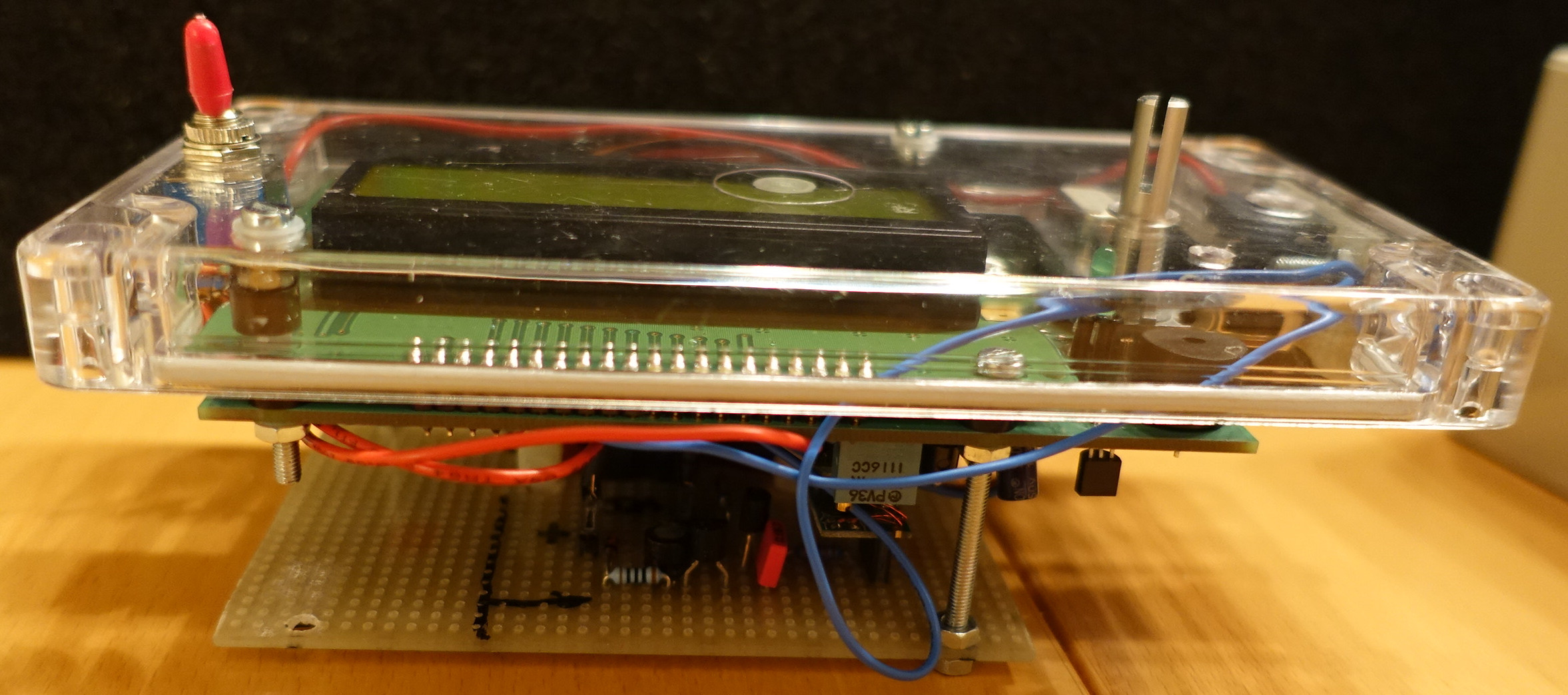

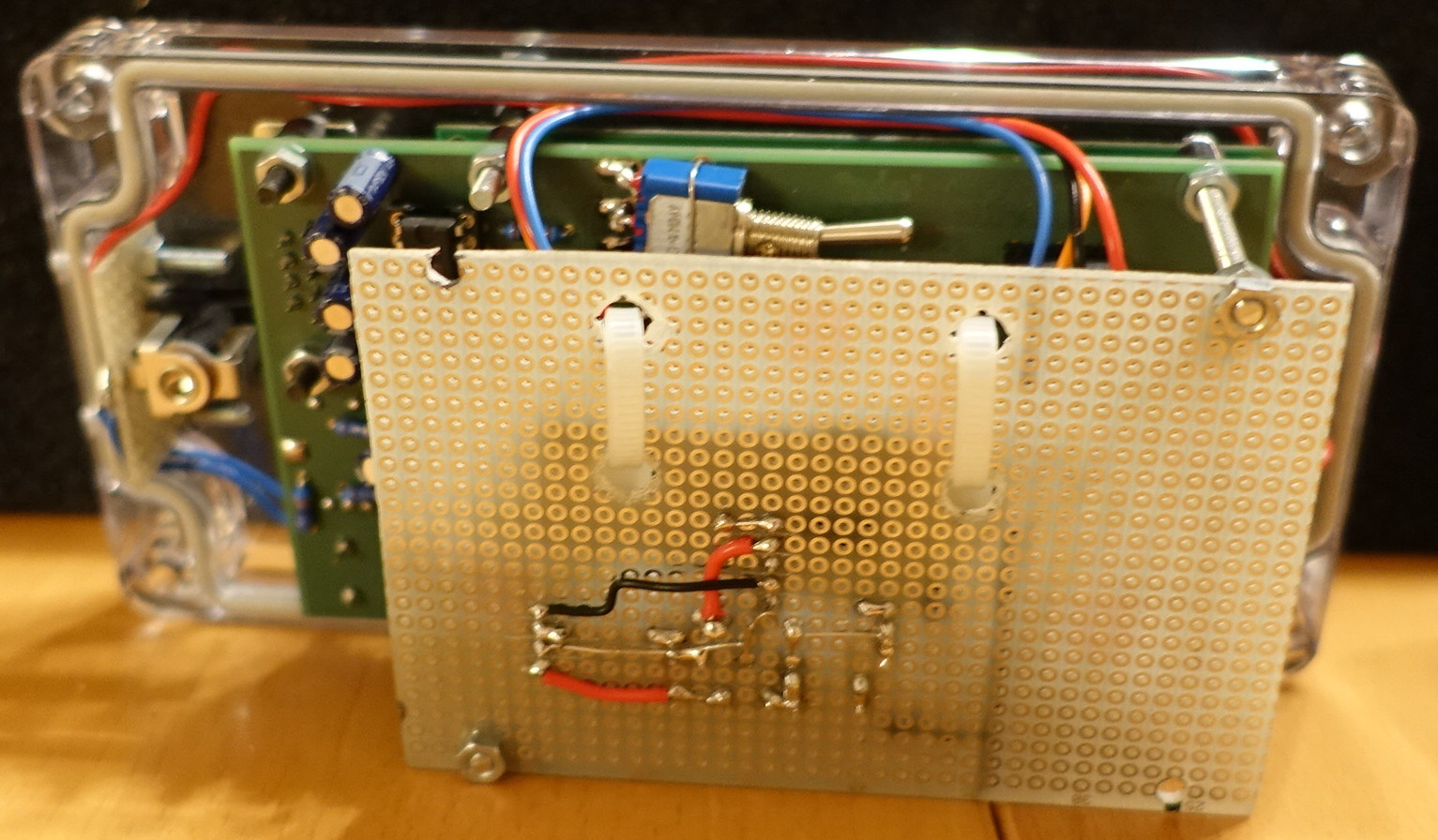

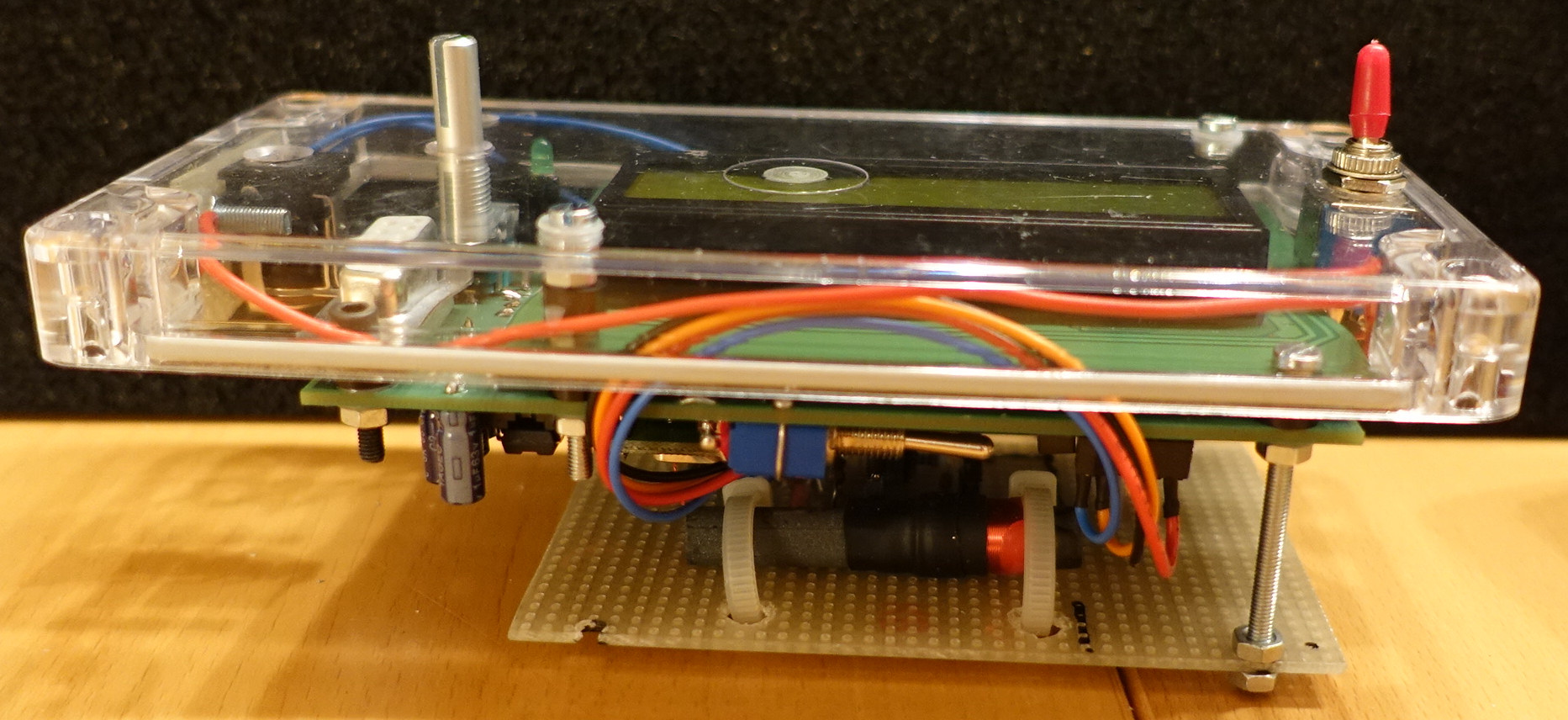

| Hier ein paar Bilder des kaffeeOMaten in seiner ursprünglichen Ausbaustufe mit der DCF77-Uhr: | ||
|
|
|
|
|
|
| Unter dem folgenden Link findet sich | ||

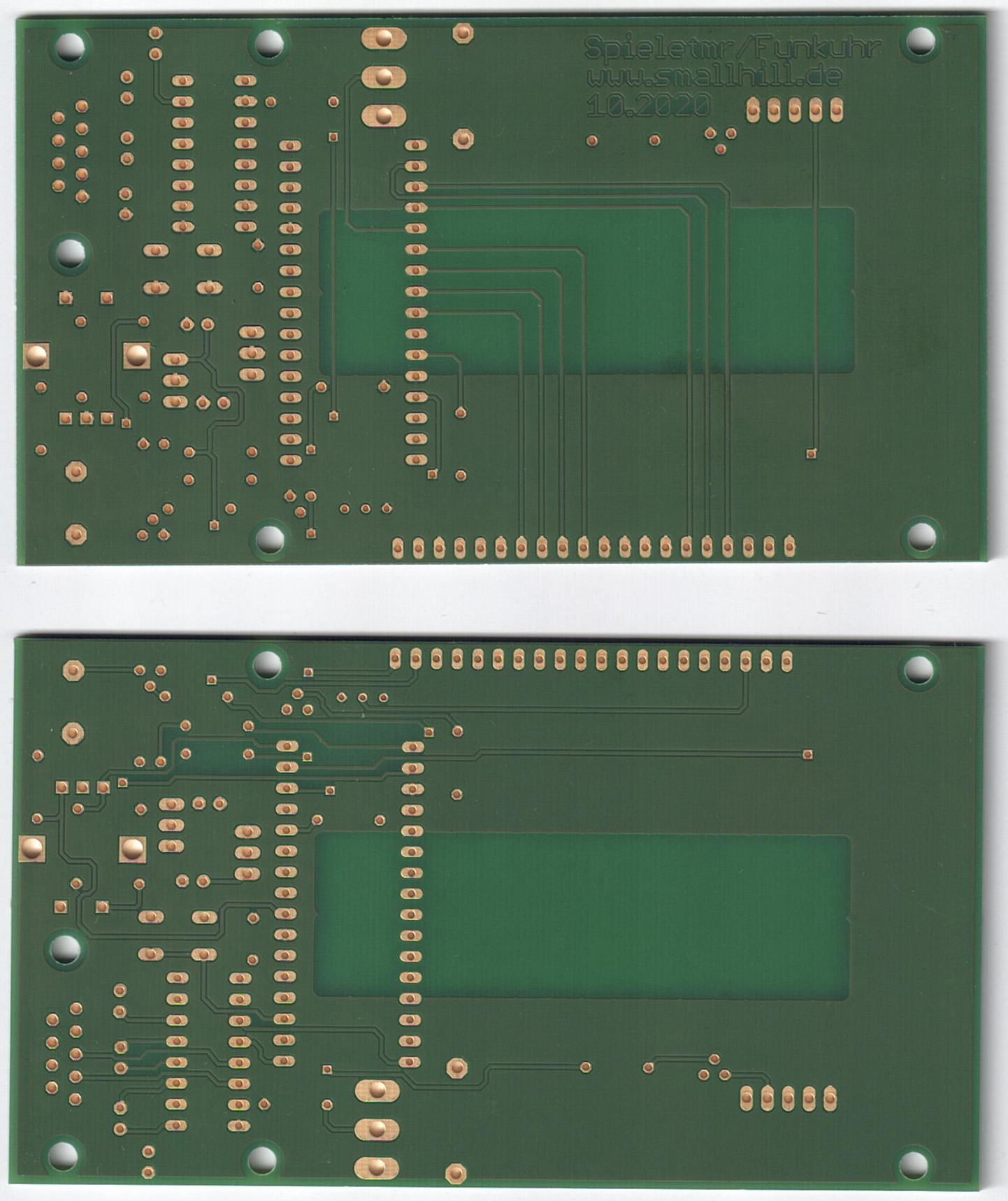

| Die Leiterplatte sieht mit ihrer Ober- und Unterseite wie folgt aus. | ||
|
||
|
